PlantUML简单使用

一、什么是PlantUML

  • PlantUML 是一款使用文本描述来生成 UML(统一建模语言)图和各种其他图表(如架构图、甘特图等)的开源工具。它的核心理念是让你专注于逻辑和内容,而不是手动调整图形布局。

核心概念与特点

  • 文本驱动绘图:你只需编写简单的、类似伪代码的文本描述,PlantUML 便会自动将其转换为清晰的图表。这就像写代码一样画图,非常适合开发人员
  • 支持广泛的图表类型:它不仅支持各种UML图(如时序图、用例图、类图、活动图、组件图、状态图、对象图、部署图),还支持许多非UML图表,如
    • 架构图:描述系统组件和关系
    • 甘特图:用于项目计划和时间管理
    • 思维导图:用于梳理思路和知识结构
    • JSON/YAML 可视化:直观展示数据结构
    • ….
  • 开源免费:PlantUML 是一个开源项目,可自由使用、修改和分发
  • 高度集成与跨平台
    • 可作为 JAR 包通过命令行使用
    • 有丰富的编辑器插件,如 VS Code、IntelliJ IDEA、Eclipse 等,提供语法高亮和实时预览
    • 拥有在线服务器,无需安装即可在线编辑和生成图表

适合谁用

  • 程序员:写代码顺手画架构图,文档自带”可运行示例”
  • 产品经理:快速画流程图给开发讲需求(不用等设计师)
  • 学生党:交作业画UML图,比Visio简单10倍
  • 技术写作者:写博客/文档时,图表和文字一起维护

二、环境准备

1、安装环境

  • 方法一: 编辑器安装插件(开发者推荐)
    • IntelliJ IDEA: 直接去插件市场搜索:PlantUML 会搜出来很多,随便安装一个就行,如:PlantUML integrationplantuml4idea 都行。
    • **其他编辑器:**,如Eclipse 、VS Code 都是有插件的,自己搜索安装即可
  • 方法二:

2、语法结构

  • 常用语法结构:
  • @startuml:标记UML图的开始
  • @enduml:标记UML图的结束
  • 线条
    • 连接实线:--
    • 连接虚线:-.-
    • 有箭头的实线:-->
    • 有箭头的虚线:-.->
    • 双向箭头:<-->
  • 行内注释:' 单行注释
  • 多行注释:/' 多行注释 '/
  • skinparam是PlantUML的核心自定义工具,能够对图表的颜色、字体、间距、线条等进行全面调整
    • 格式如:skinparam defaultFontName "微软雅黑"

3、常见的 skinparam设置类别

  • 以下整理了常见 skinparam设置的表格:
设置类别 常用参数示例 说明
字体设置 defaultFontName, defaultFontSize, defaultFontColor 设置全局默认的字体名称、大小和颜色。
titleFontName, titleFontSize 专门设置标题的字体。
monochromeFontName 设置单色输出时的字体。
节点样式 NodeBorderColor, NodeBackgroundColor 设置节点的边框颜色和背景颜色。
NodeFontName, NodeFontSize, NodeFontColor 设置节点内文字的字体、大小和颜色。
NodeShadowing 启用或禁用节点的阴影效果。
线条与箭头 ArrowColor, ArrowThickness 设置箭头的颜色和粗细。
linetype 设置线条类型,例如 ortho表示直角连线。
ArrowFontName 设置箭头附近文字的字体。
图表布局 backgroundColor 设置整个图表的背景颜色。
nodesep, ranksep 调整节点之间的水平和垂直间距。
dpi 设置导出图像的分辨率(适用于 PNG 格式)。
特定图类型 StateBorderColor, StateBackgroundColor 针对状态图,设置状态节点的边框和背景色。
sequenceMessageAlign 针对序列图,设置消息文本的对齐方式(如 center, left, right)。
responseMessageBelowArrow 针对序列图,设置响应消息是否显示在箭头下方
  • 下面开始演示,我使用IDEA 安装插件的方式

    • 插件的方式,需要新建一个.puml 的文件,里面就是PlantUML的语法了

三、时序图

  • 时序图也可以叫序列图,时序图展示对象之间的交互,强调消息交换的时间顺序。简单示例如下:

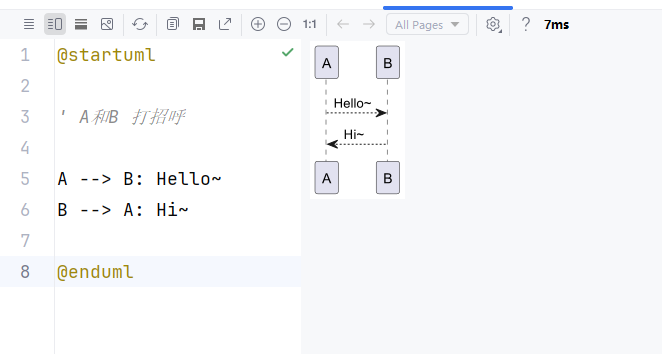

示例1

1
2
3
4
5
6
7
8
@startuml

' A和B 打招呼

A --> B: Hello~
B --> A: Hi~

@enduml

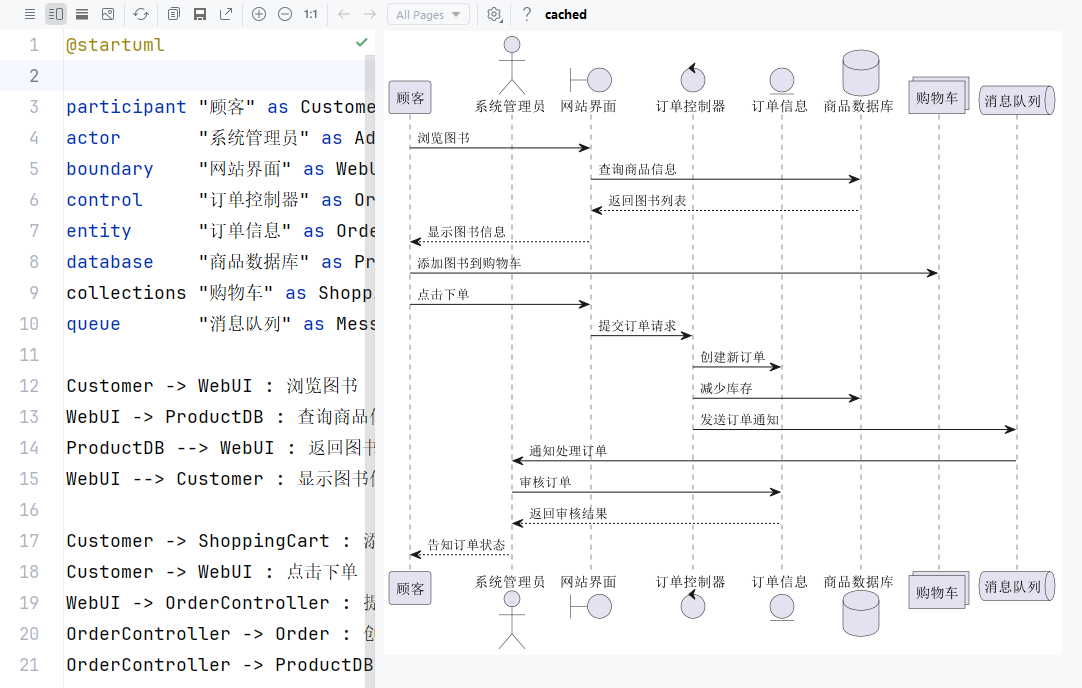

示例2

  • 使用关键字participant 来声明参与者,就可以对该参与者进行更多的控制。
  • 声明的顺序将是(默认的)显示顺序
  • 使用这些其他的关键字来声明参与者,将改变参与者的表示形状
    • actor(角色)
    • boundary(边界)
    • control(控制)
    • entity(实体)
    • database(数据库)
    • collections(集合)
    • queue(队列)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
@startuml
participant "顾客" as Customer
actor "系统管理员" as Admin
boundary "网站界面" as WebUI
control "订单控制器" as OrderController
entity "订单信息" as Order
database "商品数据库" as ProductDB
collections "购物车" as ShoppingCart
queue "消息队列" as MessageQueue

Customer -> WebUI : 浏览图书
WebUI -> ProductDB : 查询商品信息
ProductDB --> WebUI : 返回图书列表
WebUI --> Customer : 显示图书信息

Customer -> ShoppingCart : 添加图书到购物车
Customer -> WebUI : 点击下单
WebUI -> OrderController : 提交订单请求
OrderController -> Order : 创建新订单
OrderController -> ProductDB : 减少库存
OrderController -> MessageQueue : 发送订单通知
MessageQueue -> Admin : 通知处理订单
Admin -> Order : 审核订单
Order --> Admin : 返回审核结果
Admin --> Customer : 告知订单状态
@enduml

  • 使用as关键字可以重命名参与者
  • 在这里,-> 表示实现,-->表示虚线

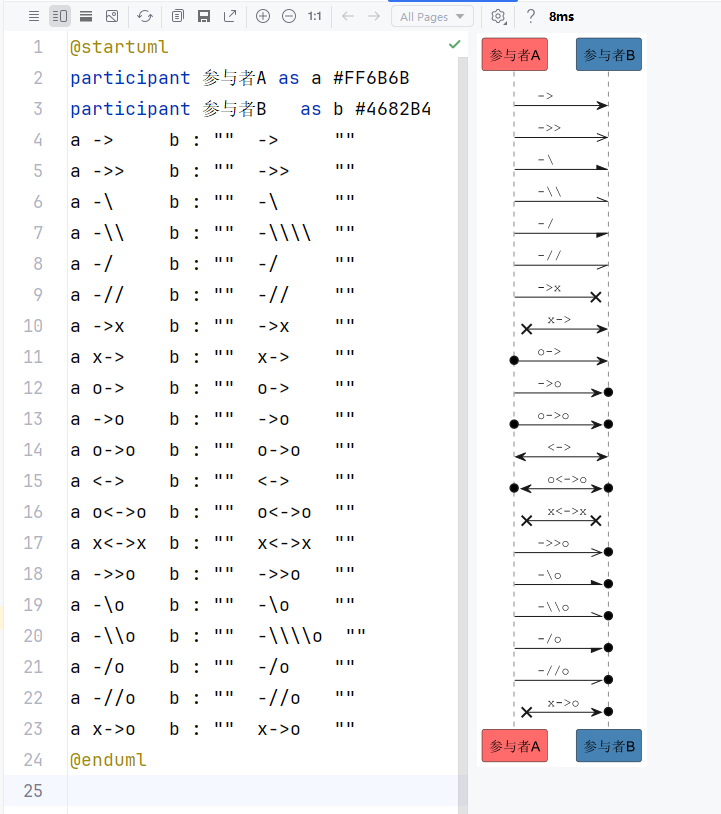

示例3

  • 箭头大全
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
@startuml
participant 参与者A as a #FF6B6B
participant 参与者B as b #4682B4
a -> b : "" -> ""
a ->> b : "" ->> ""
a -\ b : "" -\ ""
a -\\ b : "" -\\\\ ""
a -/ b : "" -/ ""
a -// b : "" -// ""
a ->x b : "" ->x ""
a x-> b : "" x-> ""
a o-> b : "" o-> ""
a ->o b : "" ->o ""
a o->o b : "" o->o ""
a <-> b : "" <-> ""
a o<->o b : "" o<->o ""
a x<->x b : "" x<->x ""
a ->>o b : "" ->>o ""
a -\o b : "" -\o ""
a -\\o b : "" -\\\\o ""
a -/o b : "" -/o ""
a -//o b : "" -//o ""
a x->o b : "" x->o ""
@enduml

  • 看到箭头上面的消息就是代表该箭头的样式了
  • 然后participant 参与者后面的 #FF6B6B 可以给参与者定义背景颜色,颜色自定义

示例4

  • 来一个开发中登录授权的图

  • 比如我们看一下 Oauth 2.0的时序图,语法如下:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
@startuml

!theme aws-orange
skinparam defaultFontName "微软雅黑"
skinparam monochromeFontName "微软雅黑"

actor "用户" as User
participant "客户端应用" as Client
participant "授权服务器" as AuthServer
participant "资源服务器" as ResourceServer

== 用户访问受保护资源 ==
User -> Client: 1. 访问需要登录的页面
Client -> User: 2. 重定向到授权服务器

== 授权码获取阶段 ==
User -> AuthServer: 3. 提交凭证并授权
activate AuthServer
AuthServer -> User: 4. 显示授权页面
User --> AuthServer: 5. 同意授权
AuthServer --> User: 6. 重定向回客户端(含授权码)
deactivate AuthServer

== 访问令牌获取阶段 ==
User -> Client: 7. 带授权码访问回调地址
Client -> AuthServer: 8. 用授权码换令牌\n(client_id + client_secret + code)
activate AuthServer
AuthServer --> Client: 9. 返回access_token和refresh_token
deactivate AuthServer

== 资源访问阶段 ==
Client -> ResourceServer: 10. 请求资源(带access_token)
activate ResourceServer
ResourceServer --> Client: 11. 返回受保护资源
deactivate ResourceServer

Client -> User: 12. 展示资源内容
@enduml

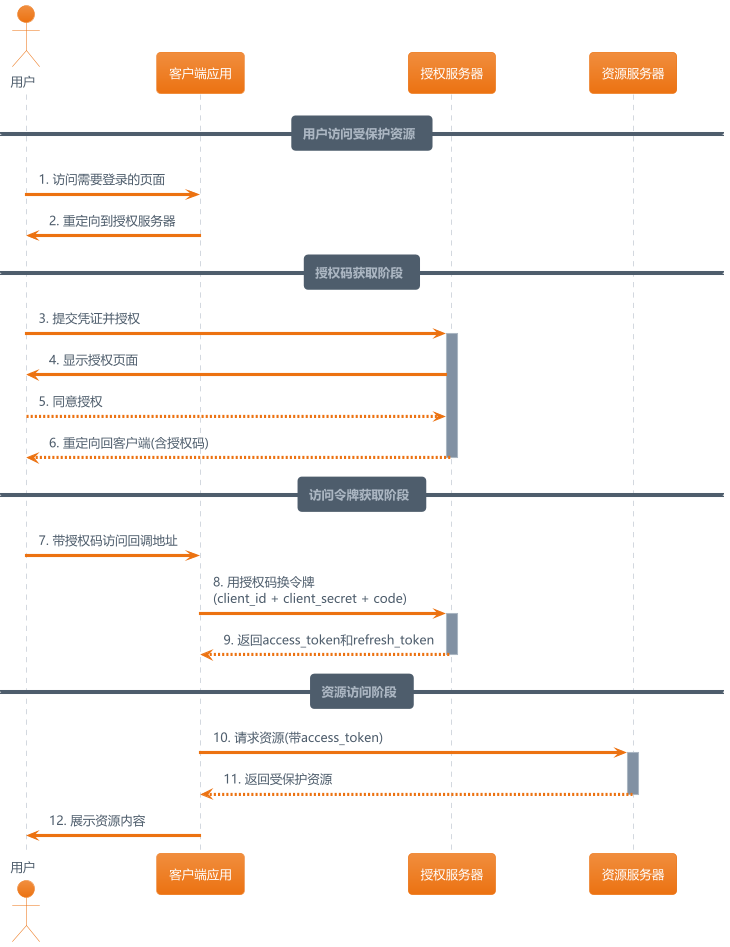

  • 展示如下图:

  • @startuml@enduml 表示开始于结束不用说
  • 可以通过使用==关键词来将图表分割成多个逻辑步骤
  • 可以通过手动在文本中添加\n使长文本换行
  • !theme aws-orange 表示主题为aws-orange (橙色)主题有如下
  • 主题:
    • amiga
    • aws-orange
    • black-knight
    • bluegray
    • blueprint
    • carbon-gray
    • cerulean
    • cloudscape-design
    • crt-amber
    • cyborg
    • hacker
    • lightgray
    • mars
    • materia
    • metal
    • mimeograph
    • minty
    • mono
    • none
    • plain
    • reddress-darkblue
    • reddress-lightblue
    • sandstone
    • silver
    • sketchy
    • spacelab
    • Sunlust
    • superhero
    • toy
    • united
    • vibrant

主题参考链接:https://the-lum.github.io/puml-themes-gallery/themes/index.html

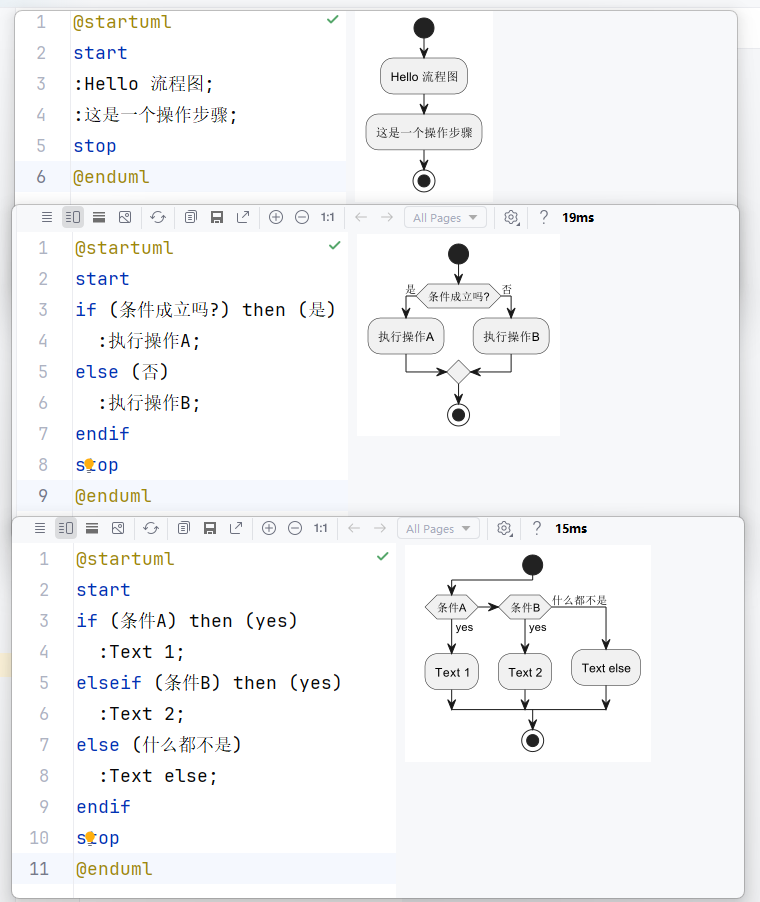

四、流程图

  • 开始节点:使用 start关键字
  • 结束节点:使用 stopend关键字
  • 使用冒号 :和分号 ;将操作步骤括起来 :活动描述;
  • 如下图示例

1、基础语法

  • 使用 ifthenelseendif关键字来创建条件分支。条件描述后的 (是)(否)会显示在箭头上

  • 对于多分支判断,可以使用 elseif

2、进阶语法

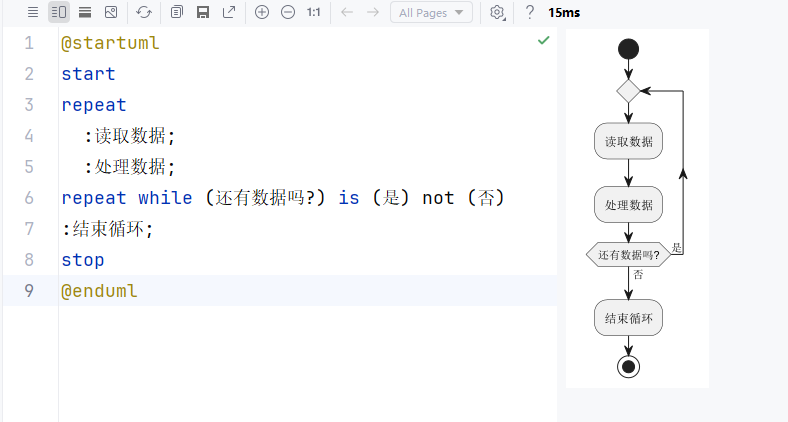

①、循环

  • PlantUML 提供了多种循环方式,**repeat循环**是常用的一种
1
2
3
4
5
6
7
8
9
@startuml
start
repeat
:读取数据;
:处理数据;
repeat while (还有数据吗?) is (是) not (否)
:结束循环;
stop
@enduml

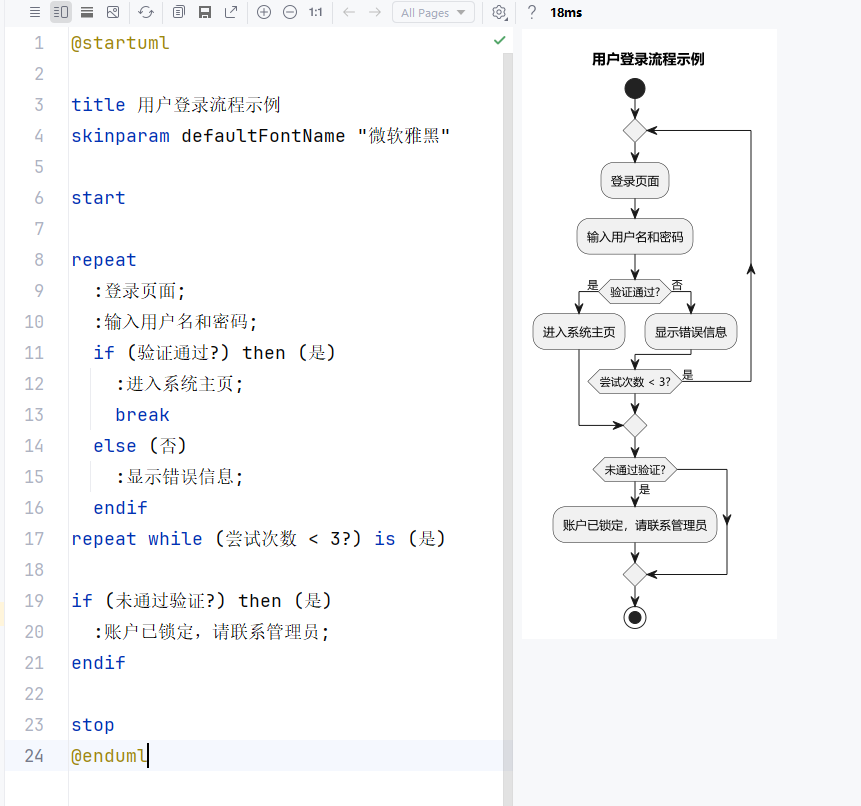

  • 相关复杂一点的
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
@startuml

title 用户登录流程示例
skinparam defaultFontName "微软雅黑"

start

repeat
:登录页面;
:输入用户名和密码;
if (验证通过?) then (是)
:进入系统主页;
break
else (否)
:显示错误信息;
endif
repeat while (尝试次数 < 3?) is (是)

if (未通过验证?) then (是)
:账户已锁定,请联系管理员;
endif

stop
@enduml

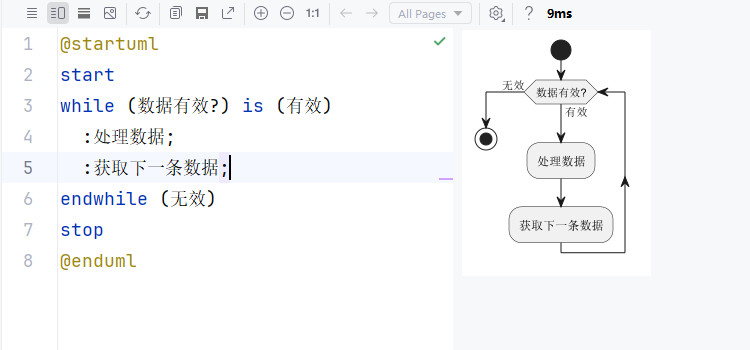

  • 还有**while循环**
1
2
3
4
5
6
7
8
@startuml
start
while (数据有效?) is (有效)
:处理数据;
:获取下一条数据;
endwhile (无效)
stop
@enduml

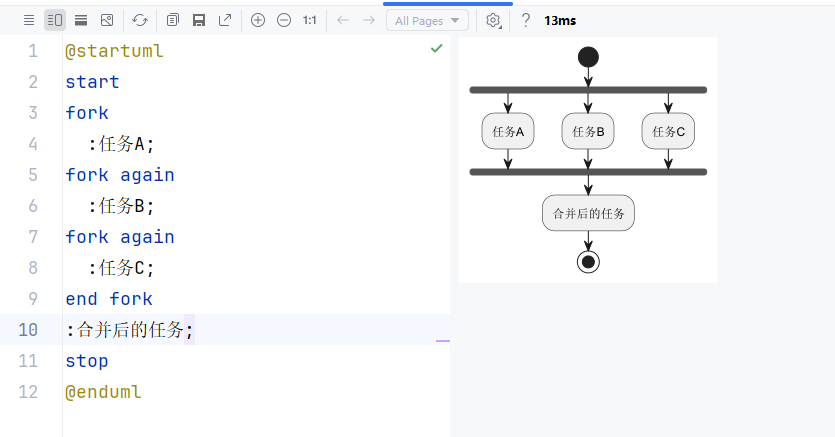

②、并行处理

  • 使用 forkfork againend forkend merge来表示并行执行的分支
1
2
3
4
5
6
7
8
9
10
11
12
@startuml
start
fork
:任务A;
fork again
:任务B;
fork again
:任务C;
end fork
:合并后的任务;
stop
@enduml

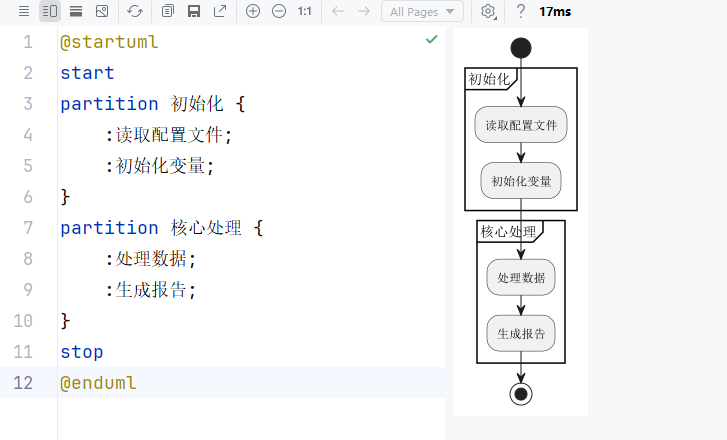

③、分区

  • 使用 partition关键字可以将图表中的活动进行逻辑分组,使流程图更具组织性

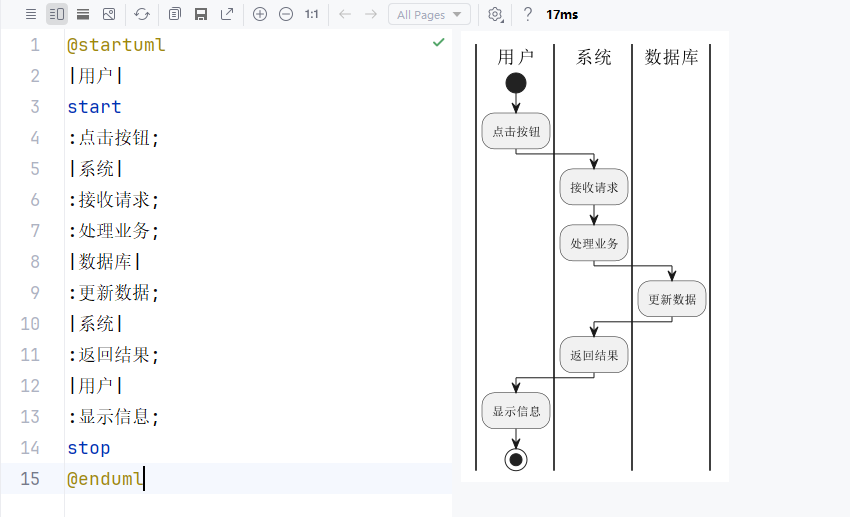

④、泳道

  • 泳道用于表示不同角色、系统或组件负责的活动,通常用 |来定义,你也可以使用 swimlane关键字

⑤、泳道

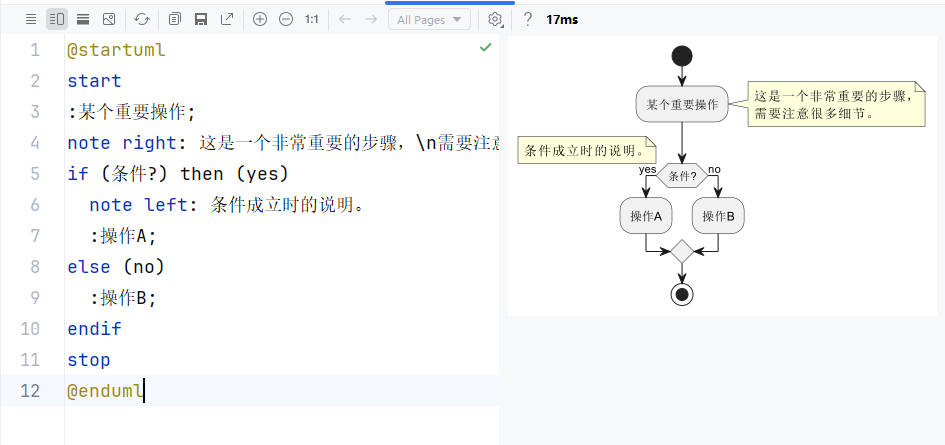

  • 注释,你可以使用 note leftnote rightnote topnote bottom来为活动添加注释说明

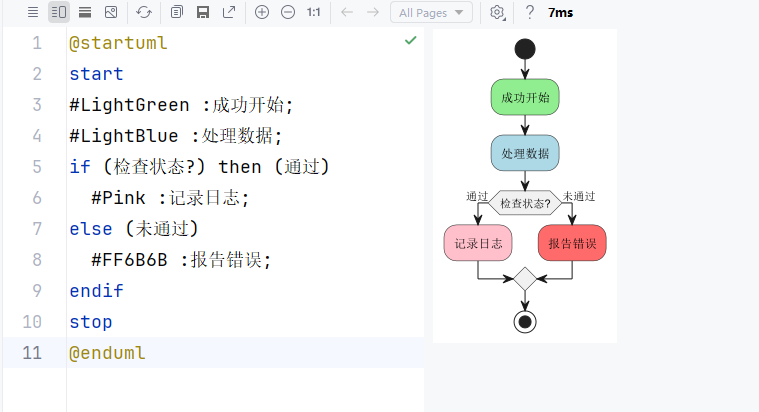

⑥、颜色与样式

  • 你可以使用 #颜色标记来为特定元素设置背景色,颜色可以是英文名称(如 #LightBlue)或十六进制码(如 #FF6B6B

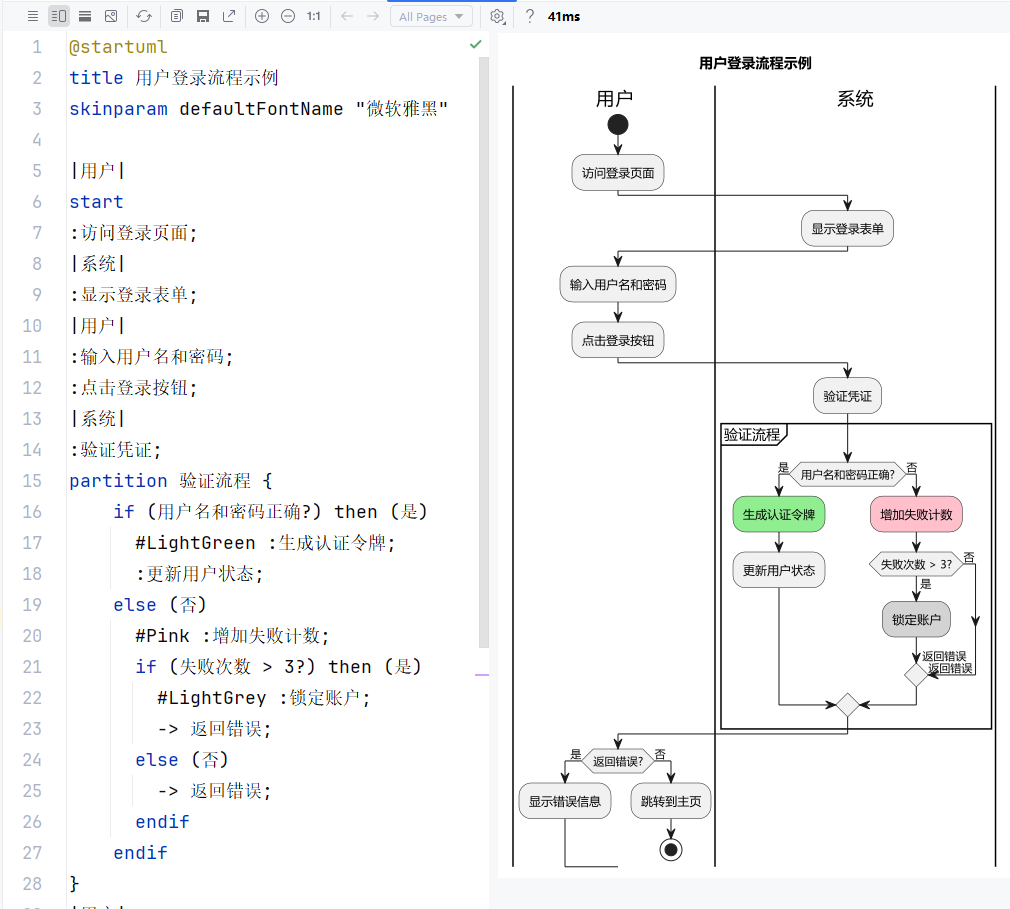

⑦、综合示例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
@startuml
title 用户登录流程示例
skinparam defaultFontName "微软雅黑"

|用户|
start
:访问登录页面;
|系统|
:显示登录表单;
|用户|
:输入用户名和密码;
:点击登录按钮;
|系统|
:验证凭证;
partition 验证流程 {
if (用户名和密码正确?) then (是)
#LightGreen :生成认证令牌;
:更新用户状态;
else (否)
#Pink :增加失败计数;
if (失败次数 > 3?) then (是)
#LightGrey :锁定账户;
-> 返回错误;
else (否)
-> 返回错误;
endif
endif
}
|用户|
if (返回错误?) then (是)
:显示错误信息;
-> 登录页面;
else (否)
:跳转到主页;
stop
endif
@enduml

  • 泳道和分区、逻辑判断相互结合

五、类图

  • 类图的设计语法与编程语言的传统语法相似。这种相似性为开发人员提供了一个熟悉的环境,从而使创建图表的过程更简单、更直观。

1、基础语法

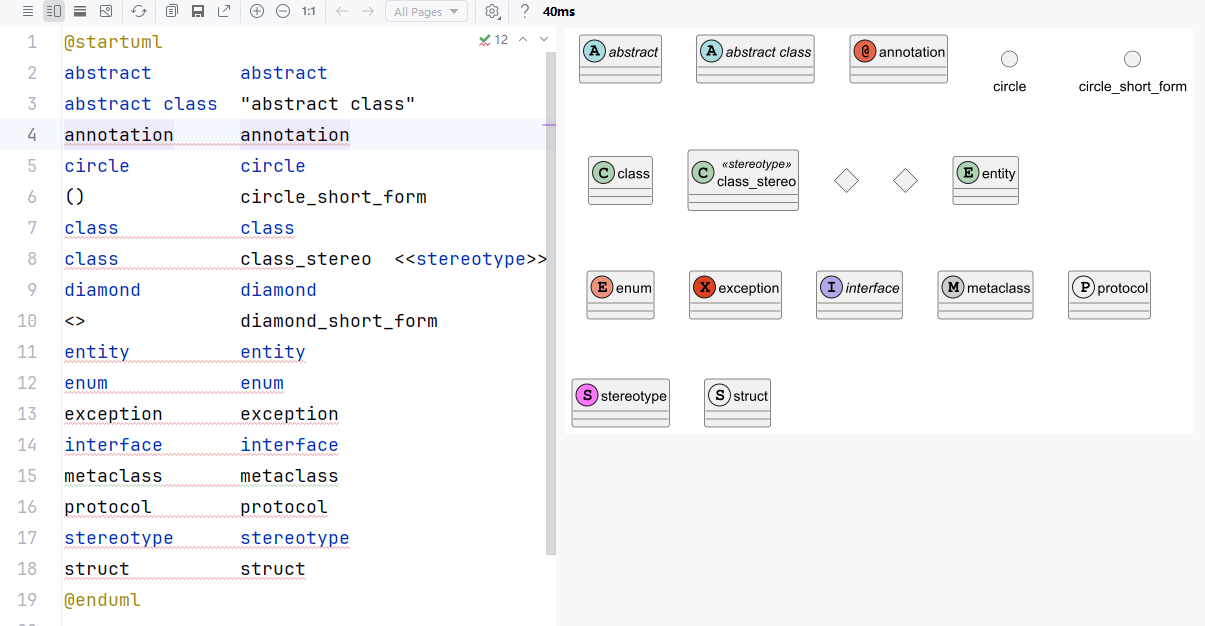

①、元素声明

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
@startuml
abstract abstract
abstract class "abstract class"
annotation annotation
circle circle
() circle_short_form
class class
class class_stereo <<stereotype>>
diamond diamond
<> diamond_short_form
entity entity
enum enum
exception exception
interface interface
metaclass metaclass
protocol protocol
stereotype stereotype
struct struct
@enduml

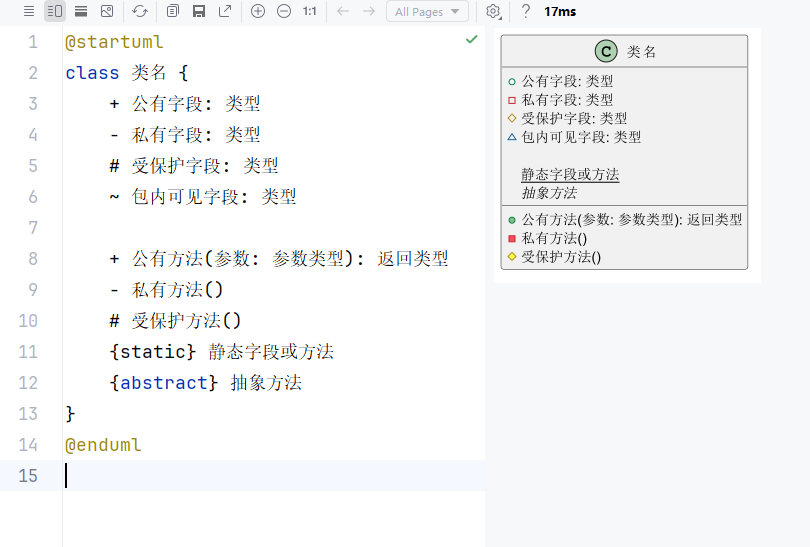

②、定义类

  • 使用 class关键字来定义一个类。类的成员(字段和方法)写在花括号 {}内。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
@startuml
class 类名 {
+ 公有字段: 类型
- 私有字段: 类型
# 受保护字段: 类型
~ 包内可见字段: 类型

+ 公有方法(参数: 参数类型): 返回类型
- 私有方法()
# 受保护方法()
{static} 静态字段或方法
{abstract} 抽象方法
}
@enduml

③、访问权限修饰符

  • 在 PlantUML 中,使用特定符号来表示类成员的访问权限
符号 含义 说明
+ public 公有,任何类都可访问
- private 私有,仅当前类内部可访问
# protected 受保护,当前类、同包类及子类可访问
~ package 包内可见(默认),同包内的类可访问
{static} 静态成员 属于类本身,而非类的实例
{abstract} 抽象方法 只有声明,没有实现,必须在子类中被覆盖

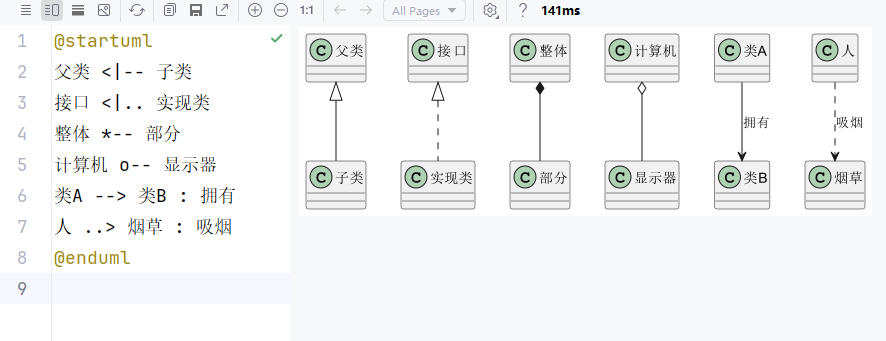

类之间的关系

类型 符号 目的
扩展 `< –`
实现 `< ..`
构成 *-- 没有整体就没有部分
聚合 o-- 部分可以独立于整体而存在
依赖性 --> 对象使用另一个对象
依赖 ..> 一种较弱的依赖形式
  • 可以用.. 来代替-- ,会显示为虚线
1
2
3
4
5
6
7
8
9
10

@startuml
父类 <|-- 子类
接口 <|.. 实现类
整体 *-- 部分
计算机 o-- 显示器
类A --> 类B : 拥有
人 ..> 烟草 : 吸烟
@enduml

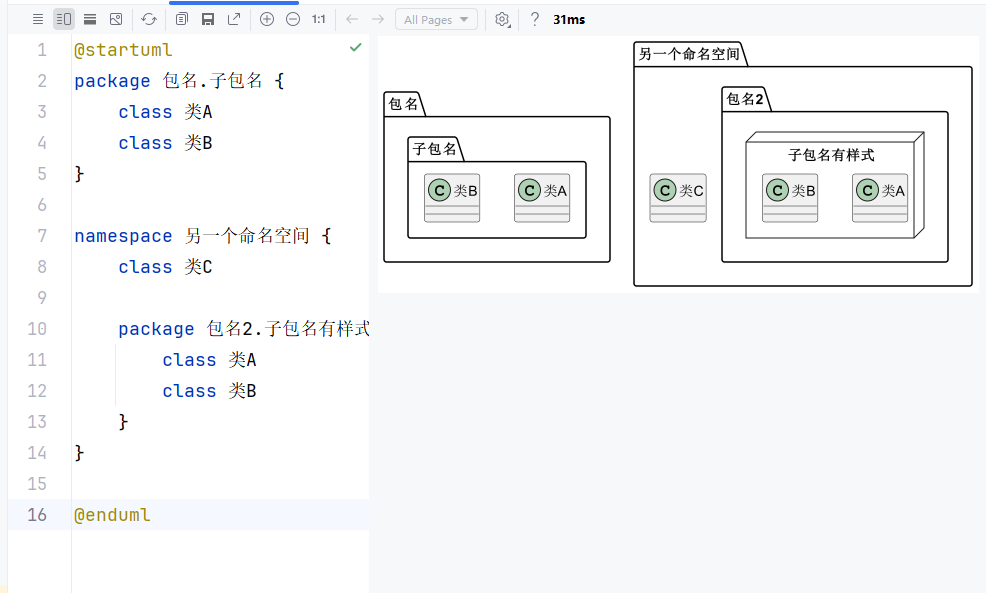

④、包与命名空间

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
@startuml
package 包名.子包名 {
class 类A
class 类B
}

namespace 另一个命名空间 {
class 类C

package 包名2.子包名有样式 <<Node>> {
class 类A
class 类B
}
}

@enduml

  • 通过关键词 package 声明包(后面可以加背景颜色)
  • package后面可以加:<<Node>> <<Rectangle>> <<Folder>> <<Frame>> <<Cloud>> <<Database>> 渲染不同的样式

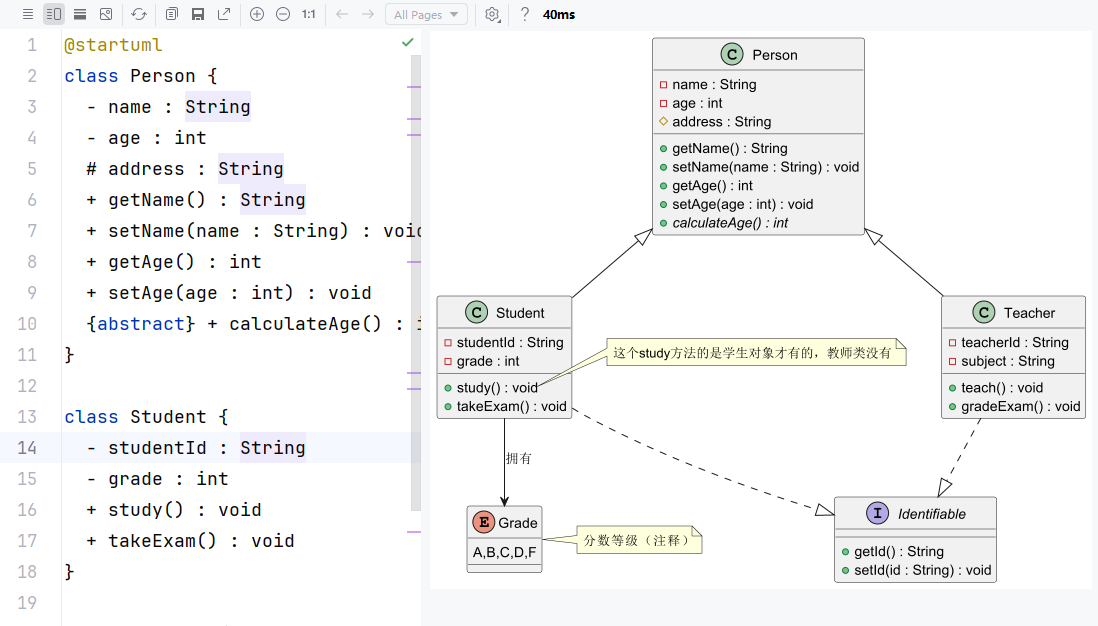

⑤、简单实战示例

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
@startuml
class Person {
- name : String
- age : int
# address : String
+ getName() : String
+ setName(name : String) : void
+ getAge() : int
+ setAge(age : int) : void
{abstract} + calculateAge() : int
}

class Student {
- studentId : String
- grade : int
+ study() : void
+ takeExam() : void
}

class Teacher {
- teacherId : String
- subject : String
+ teach() : void
+ gradeExam() : void
}

Person <|-- Student
Person <|-- Teacher

interface Identifiable {
+ getId() : String
+ setId(id : String) : void
}

Student ..|> Identifiable
Teacher ..|> Identifiable

enum Grade {
A,B,C,D,F
}

Student --> Grade : 拥有

note right of Grade: 分数等级(注释)

note right of Student::"study()"
这个study方法的是学生对象才有的,教师类没有
end note
@enduml

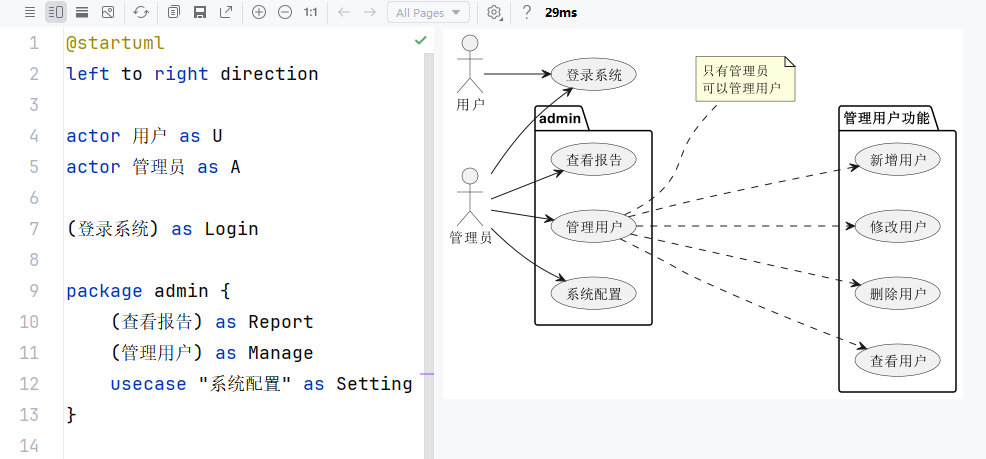

六、用例图

  • 用例图是软件工程中的一种可视化表示方法,用于描述系统角色系统本身之间的交互
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
@startuml
left to right direction

actor 用户 as U
actor 管理员 as A

(登录系统) as Login

package admin {
(查看报告) as Report
(管理用户) as Manage
usecase "系统配置" as Setting
}

package 管理用户功能 {
usecase "新增用户" as add
usecase "修改用户" as edit
usecase "删除用户" as del
usecase "查看用户" as query
}

U --> Login
A --> Login
A --> Report
A --> Manage
A --> Setting

Manage -.-> add
Manage -.-> edit
Manage -.-> del
Manage -.-> query

note right of Manage : 只有管理员\n可以管理用户
@enduml

  • 可以用usecase 关键字来定义一个 用例,也可以直接用() 包起来

七、总结

  • 其实还有很多UML图,语法大差不差的,只要上面的语法都会用,剩下的举一反三,勉强够用了
  • 具体的详细文档可参考:https://plantuml.com/zh/ 有好多示例。
您的打赏,是我创作的动力!不给钱?那我只能靠想象力充饥了。
